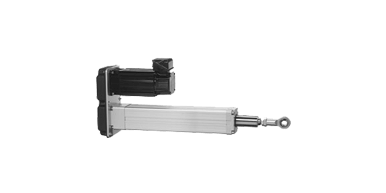

Thomosn電動缸ECT系列相比液壓和氣動同類產品，無疑是更好的選擇，安裝、維護與控制都更加簡單。 此產品系列有兩種不同尺寸，可配置交流伺服或3相交流感應電機來配合傳統的Movotrak T90和T130執行器。
ECT-B (無刷交流伺服電機)
ECT-I (3 相交流感應電機)
| 規格 | ECT90 | ECT130 |
|---|---|---|
| 外形尺寸(w x h) mm (in) | 90 x 92 | 130 x130 |
| 最大行程長度 mm (in) | 1500 | 2000 |
| 空載速度 mm/s (in/s) | 1600 | 2000 |
| 負載能力N (lbs) | 20000 | 38000 |
| 電機類型 | B43, B53 AC Servo IEC90 3Φ 交流感應 | B53, B63交流伺服 IEC100 3相交流伺服 |
| 電機-執行器耦合 | 平行w/皮帶傳動 直接驅動內聯 行星齒輪內聯 | 平行 w/皮帶傳動 |
ECT 系列特點
滾珠絲杠驅動
25/32/40 mm 絲杠直徑
10/20/32/40 mm 絲桿選項
100% 占空比運行
0.05 mm (0.002 in) 可重復性
齒隙低達 0.11 mm (0.004 in)
陽極氧化擠壓鋁型材
T 形槽/螺栓用于傳感器安裝
沖擊負載及振動抑制
加硬鉻鐵延伸管
IP65 防護等級
單點潤滑
ECT 系列選項
單元 F 類型安裝基腳
U形夾安裝，帶皮帶傳動單元
可調節耳軸安裝
多種內螺紋、外螺紋以及球形接頭適配器
單元外形兩邊T形槽配備磁傳感器選項 (N.C. 或 N.O.)
可承受惡劣環境的沖洗保護
