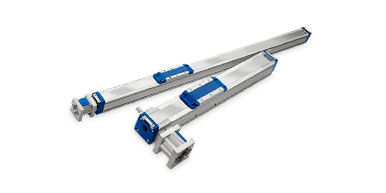

MF/TF直線運動單元>>特性
可以沿任意方向安裝
自動調節式不銹鋼防塵帶
多種鞍座規格可選
單/雙螺母支撐
需要用到負載保持制動器
內部滾珠導向
提供具有沖洗保護功能的型號
長行程
高速
能承受高彎矩載荷
| 規格/軸的尺寸 | M55 / TF55B | M75 / TF75B | M100 / TF100 |
| 截面尺寸（寬x高）：mm (in) | 58 x 55 (2.3 x 2.2) | 86 x 75 (3.4 x 3.0) | 108 x 100 (4.3 x 3.9) |
| 絲杠類型： | 滾珠絲杠，單螺母 | 滾珠絲杠，單螺母 | 滾珠絲杠，單螺母 |
| 最大行程長度：mm (in) | 3000 (118) | 4000 (158) | 6000 (236) |
| 最大速度：m/s (in/s) | 1.6 (63.0) | 1 (39.4) | 1.25 (49.2) |
| 最大加速度：m/s2 (in/s2) | 8 (315) | 8 (315) | 8 (315) |
| 重復精度：mm (in) | 0.05 (0.002) | 0.05 (0.002) | 0.05 (0.002) |
| 最大輸入速度：rpm （轉/s） | 3000 (50) | 3000 (50) | 3000 (50) |
| 溫度范圍：°C (°F) | -20 - 70 (-4 - 158) | -20 - 70 (-4 - 158) | -20 - 70 (-4 - 158) |
| 最大動態負載 (Fx)：N (lbf) | 1000 (225) | 2500 (562) | 5000 (1124) |
| 最大動態負載 (Fy)：N (lbf) | 400 (89.9) | 1450 (326) | 3000 (674) |
| 最大動態力矩 Mx：Nm (lbf-in) | 9 (80) | 45 (398) | 120 (1062) |
| 最大動態力矩 My：Nm (lbf-in) | 23 (204) | 80 (708) | 275 (2434) |
| 最大驅動軸力 Frd：N(lbf) | 200 (45) | 600 (135) | 1000 (225) |
| 最大驅動軸力矩 Mta：Nm (lbf-in) | 12 (106) | 30 (266) | 45 (398) |
| 絲杠直徑：mm (in) | 16 (0.6) | 20 (0.8) | 25 (1.0) |
| 絲杠導程：mm (in) | 5/10/20 (0.2/0.4/0.8) | 5/12.7/20 (0.2/0.5/0.8) | 5/10/25 (0.2/0.4/1.0) |
| 重量：kg (lb) 零行程單元重量 每100mm行程的重量 滑架的重量 （可選）單絲杠支撐的重量 （可選）雙絲杠支撐的重量 | 3.9 (8.6) 0.56 (1.23) 1.20 (2.65) 0.83 (1.83) 1.88 (4.15) | 6.9 (15.2) 1.05 (2.32) 2.5 (5.51) 1.7 (3.75) 3.58 (7.89) | 14.3 (31.53) 1.72 (3.79) 4.0 (8.82) 1.86 (4.1) 4.42 (9.74) |
